Im Einzelnen

durchdacht, als System

überragend.

+

Sinkkasten einteilig mit seitlichem Ablauf

Für NW 100/150 erfolgt der Anschluss über DN 150, für NW 200 über DN 200 (jeweils mit KG-Muffe). Ein integrierter Schlammeimer dient als Schmutzfang. Der Zugang zur Wartung erfolgt bequem über die integrierte Rinnenabdeckung. Die Baulänge beträgt 500 mm, der Anschluss ist flexibel nach rechts oder links drehbar.
+

Ein Rost – ein durchgängiges Design

Ein Rost – ein durchgängiges Design
Das durchgehende Stegrost-Design setzt sich auch beim Gussrost konsequent fort. Zarge und Rost sind KTL-beschichtet und verfügen über einen fiX-Verschluss, optional zusätzlich 4-fach verschraubbar. Belastungsklasse D 400.
+

Retention & Stufengefälle für höhere Leistung

Die Bauhöhe 40-0 bietet mit 20 cm zusätzlicher Höhe mehr hydraulische Kapazität und ermöglicht längere Rinnenstränge bis zum Ablaufpunkt. Mit 40 l/m zusätzlichem Einstauvolumen ist sie ideal zur Regenwasser-Retention geeignet.
Alle Produktvorteile

Gelebte Nachhaltigkeit: FILCOTEN® HPC (High Performance Concrete)

  • Mineralischer Hochleistungsbeton
  • extrem langlebig, dauerhaft stabil, UV-beständig
  • äußerst robust gegenüber Frost, Tausalz, Öl, Benzin
  • Verifizierte Ökobilanz (LCA) nach ISO 14040 & ISO 14044 bzw. 15804
  • Herstellung mit 100% Ökostrom
  • IBR[1] zertifiziert, geprüft auf: VOCs, Styrol und BTEX, Schwermetalle, Radioaktivität
  • zertifiziert³⁾ gemäß KIWA BRL 5070
  • 100% recyclefähig Qualitätsklasse U-A[2]

[1]Erfüllt die strengen Kriterien des Instituts für Baubiologie Rosenheim (IBR).

[2]Qualitätsklasse U-A (zertifiziert durch die Bautechnische Versuchs- und Forschungsanstalt Salzburg).
+

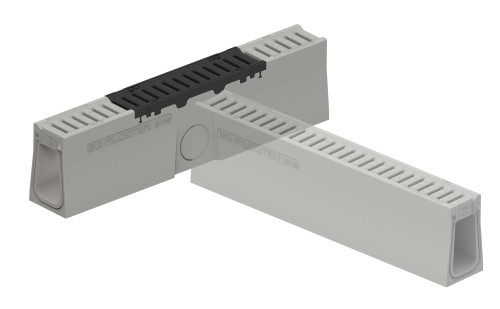

Revisionselement mit Wartungszugang

Revisionselement mit Wartungszugang
Das Revisionselement ermöglicht den einfachen Wartungszugang in durchgängiger Rinnenoptik. Zusätzlich dient die seitliche Perforation als Durchbruch um ein T-Stück zu realisieren. Baulänge: 1000 mm, mit geschlossenem Boden.
+

Ablaufelement mit Reinigung über Rost

Das Ablaufelement ist in NW 100 mit DN 100, NW 150 mit DN 150 und NW 200 mit DN 200 erhältlich. Das Ablaufrohr kann bequem durch den abnehmbaren Rost gewartet und gereinigt werden.
+

Sinkkasten-Oberteil mit Schmutzfang

Das Oberteil des Sinkkastens sorgt mit großer Ablauföffnung und eingehängtem Schlammeimer für effizienten Schmutzfang. Zudem erlaubt die seitliche Perforation die Planung eines T-Stücks. Baulänge: 1000 mm.
+

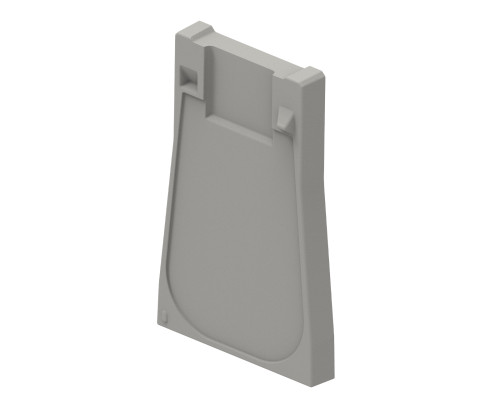

Stirnplatte mit Zapfensystem

Stirnplatte mit Zapfensystem
Die Stirnplatte bildet den stirnseitigen Abschluss des Rinnenstrangs und wird formschlüssig über das integrierte Zapfensystem angeschlossen – für einen sicheren Sitz ohne zusätzlichen Dichtstoff.
+

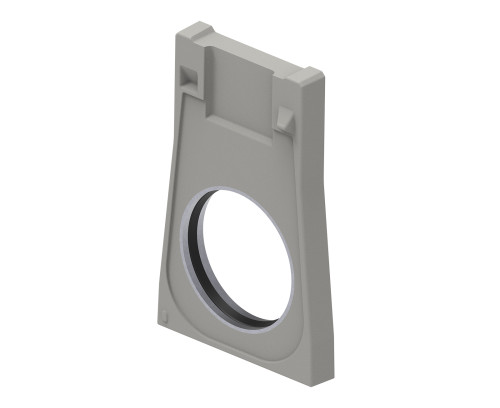

Endplatte mit Ablauf und Zapfenverbindung

Endplatte mit Ablauf und Zapfenverbindung
Die Endplatte schließt den Rinnenstrang sicher ab und verfügt über einen dichten Rohranschluss (KG-Muffe): NW 100 mit DN 100, NW 150 mit DN 150, NW 200 mit DN 200. Die Verbindung erfolgt über ein präzises Zapfensystem.
+

Sinkkasten-Unterteil mit drehbarem Anschluss

Das Unterteil bietet einen dichten Rohranschluss per KG-Muffe: NW 100/150 mit DN 150, NW 200 mit DN 200. Für maximale Flexibilität ist der Anschluss rechts oder links drehbar.

Neu gedacht, viele Vorteile:

Die Trapezform

<p>Die Trapezform überzeugt durch verbesserte statische Eigenschaften und sorgt bereits ab dem Einbau für hohe Stabilität. Der breite Rinnenfuß gewährleistet eine sichere Lage im Unterbau und erleichtert die Installation.<br><br>Im Bereich von Bordsteinen oder angrenzenden, befestigten Flächen schafft die Trapez-Konstruktion automatisch den notwendigen Abstand für den Fugenverguss. Zudem ermöglicht die 90 mm senkrecht ausgeführte obere Rinnenwand ein präzises Anarbeiten mit Pflasterbelägen – für ein sauberes und maßgenaues Einbaubild. </p>

Monolithisch, vielseitig, gut.

Die Vorteile der BG-FILCOTEN® one urban.

Klicken Sie auf die grünen Symbole im Bild, um mehr über den Aufbau der BG-FILCOTEN® one urban Entwässerungsrinne zu erfahren.

+

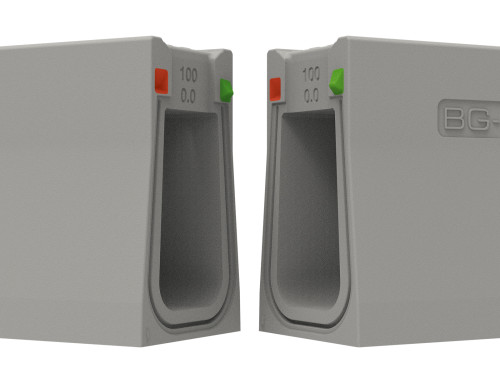

Zapfensystem für schnelles und richtungsfreies Verlegen

Zapfensystem für schnelles und richtungsfreies Verlegen
Das Zapfensystem erlaubt einen richtungsfreien Rinnenstoß und ein schnelles, unkompliziertes Verlegen. Die Elemente lassen sich passgenau und fluchtgerecht ausrichten, wobei der vordefinierte Stoßabstand die Funktion des Dichtungsprofils optimal unterstützt.
+

Rutschhemmende Rinne für Fußgänger & Radfahrer

Rutschhemmende Rinne für Fußgänger & Radfahrer
Die griffige Noppenstruktur sorgt für rutschhemmende Eigenschaften in stark frequentierten Fußgängerbereichen. Optimierte Schlitzweiten (NW 100 = 10 mm, NW 150 = 12 mm, NW 200 = 15 mm) ermöglichen ein sicheres Überqueren – konform mit EN 1433.
+

Monolithische Bauweise aus FILCOTEN® HPC

Das Bauteil besteht vollständig aus FILCOTEN® HPC und überzeugt durch hohe Stabilität und Langlebigkeit. Die angepassten Schlitzweiten (NW 100 = 10 mm, NW 150 = 12 mm, NW 200 = 15 mm) ermöglichen ein sicheres Überfahren und Begehen gemäß EN 1433.
+

Optimierte Einlauföffnungen für maximale Entwässerungsleistung

Abgesenkte Einlauföffnungen verbessern die Wasseraufnahme bei Niederschlag und sorgen für eine bessere Räumfähigkeit im Winterdienst.
+

Idealer Wasserablauf durch Einlauföffnung im Rinnenstoß

Idealer Wasserablauf durch Einlauföffnung im Rinnenstoß
Die Stoß-Einlauföffnung mit normgerechter Schlitzweite ermöglicht eine effiziente und zuverlässige Entwässerung am Rinnenstoß und erfüllt alle Anforderungen an eine moderne, sichere Flächenentwässerung.
+

Hohe Entwässerungsleistung

Der hohe Rinnenkörper mit großem Fassungsvermögen sorgt für eine deutlich verbesserte Rinnenleistung und ermöglicht eine effiziente Ableitung von Oberflächenwasser – ideal für anspruchsvolle Straßenentwässerung und robust ausgelegte Entwässerungssysteme.
+

Eins mit seiner Umgebung durch Farbe und Qualität

Durch ihre Oberfläche in typischer Betonfarbe und hochwertiger Sichtbetonqualität fügt sich die Rinne nahtlos in ihre Umgebung ein. Die dezente Optik sorgt für eine unauffällige Integration in verschiedenste Beläge – ideal für anspruchsvolle Oberflächenentwässerung.
+

Einfaches Dichtsystem für dauerhafte Abdichtung

Eine vorgeformte Nut an den Stirnseiten ermöglicht das einfache Einsetzen des Dichtungsprofils. Das Zapfensystem sorgt für die korrekte Führung und eine dauerhaft zuverlässige Stoßabdichtung. Das System erfüllt alle Anforderungen gemäß EN 1433 für den Einsatz in modernen Entwässerungssystemen.
+

Zertifiziert nachhaltig: Entwässerungsrinnen aus FILCOTEN® HPC

Zertifiziert nachhaltig: Entwässerungsrinnen aus FILCOTEN® HPC
Der Werkstoff ist 100 % recyclebar, weder Styrol, Kunststofffasern noch Polymere werden benötigt um hervorragende technische und ökologische Eigenschaften zu erreichen. Somit erfüllen unsere BG-FILCOTEN® Rinnen höchste baubiologische Standards nach IBR. FILCOTEN® HPC ist in Qualitätsklasse U-A eingestuft und zertifiziert nach KIWA BRL 5070 – frei von Schwermetallen, VOCs, Bioziden und radioaktiven Stoffen.
Ihre Planungshilfe: Umweltproduktdeklarationen (EPDs).
<p>Damit Sie bereits vor Baubeginn zuverlässig die Umweltauswirkungen eines Produkts in Ihre Planung einbeziehen können, bieten wir Ihnen auf unserer Website EPDs zum Download an.</p><p> </p><p>Aufgrund der modularen Produktstruktur ergeben sich zahlreiche mögliche Konfigurationen. Die bereitgestellten Dokumente stellen <strong>Orientierungs-EPDs</strong> dar, die Ihnen als fundierte Grundlage in der frühen Planung dienen.</p><p> </p><p>Für Ihr konkretes Projekt erstellen wir auf Wunsch eine <strong>projektspezifische EPD</strong>, die exakt Ihrer gewählten Produktzusammensetzung entspricht. Sprechen Sie uns hierfür gerne direkt an.</p>
Zu den EPD Downloads
Projektspezifische EPD anfragen

FILCOTEN® HPC:

Wie klassischer Beton,

nur besser.

<p>Der zu 100% mineralische Hochleistungsbeton FILCOTEN® HPC ist eine Weiterentwicklung des herkömmlichen Betons. Weder Styrol, Kunststofffasern noch Polymere werden benötigt, um hervorragende technische und ökologische Eigenschaften zu erreichen. Das optimierte, hochdichte Gefüge des HPC ermöglicht die Konstruktion von Entwässerungsrinnen in hochstabiler Leichtbauweise – was es aber einzigartig macht, ist die Idee, die dahintersteckt. </p>

Material- und Produktvorteile FILCOTEN® HPC

I
Minimales Gewicht
  • FILCOTEN® HPC ermöglicht eine Konstruktion in Leichtbauweise
  • schnelles und einfaches Verlegen
  • formstabile und robuste Betonbauteile
I
Perfekter Sitz im Betonbett
  • idealer Ausdehnungskoeffizient, identisch mit der Betonumgebung
I
Hohe Entwässerungsleistung
  • geringe Wasseraufnahme und -eindringtiefe
  • glatte Gerinne-Oberfläche für hohe Abflussleistung und besten Selbstreinigungseffekt
I
Resistent gegen extreme Temperaturen und UV-Licht
  • höchste Frost- und Tausalzbeständigkeit
  • UV-beständig
I
Feuerfest
  • Baustoff nicht brennbar – Klasse A1
  • dadurch keine gesundheitsschädliche Rauchentwicklung
I
Maximale Robustheit
  • höchste Stabilität und Dauerhaftigkeit
  • hohe Druckfestigkeit, weit über den Forderungen der EN 1433

Nachhaltigkeitsvorsprung

I
Verifizierte Ökobilanz (LCA)
  • mehr ökologische Transparenz, nach ISO 14040/14044 bzw. EN 15804
  • perfekt für nachhaltige Bauprojekte
I
Ressourcenschonung
  • 100% recyclebar, zertifiziert
  • Qualitätsklasse U-A
I
Nachhaltige Produktion
  • ressourcenschonender Herstellungsprozess
  • bis zu 70% weniger Sand und Kies
  • bis zu 55% weniger Zement
  • bis zu 51% weniger Wasser
I
Saubere Energie für saubere Produkte
  • Herstellung mit 100% Ökostrom
  • 17,56% aus eigener Photovoltaikanlage
  • Verzicht auf fossile Brennstoffe
I
Zertifizierte Nachhaltigkeit und schadstoffgeprüft
  • zertifiziertes Umwelt- & Energiemanagement nach ISO 14001 bzw. 50001 am Standort Oberwang/AT
  • zertifizierter baubiologischer Werkstoff, der die strengen Prüfkriterien des Instituts für Baubiologie Rosenheim (IBR) bezüglich Schwermetallen, VOC’s, Biozide und Radioaktivität erfüllt, styrolfrei
  • zertifiziert gemäß KIWA BRL 5070

Wenn Umweltschutz zur DNA gehört …

Nachhaltigkeit ist einer der wichtigsten Bestandteile unserer Firmenkultur. ... Mehr erfahren

Wenn Umweltschutz

<p>Nachhaltigkeit ist einer der wichtigsten Bestandteile unserer Firmenkultur. Dies zeigt sich bei den verwendeten Materialien, bei den Herstellungsprozessen oder bei der eingesetzten Energie. Nicht umsonst sind wir Mitglied im <strong>KLIMABÜNDNIS </strong>Österreich, dem größten kommunalen Klimaschutz-Netzwerk in der Alpenrepublik.</p><h2>Weil Unternehmertum bedeutet, nicht allein auf den Profit zu schauen.</h2><p>Der eigene Erfolg, die eigene Entwicklung stehen für uns immer auch im Zusammenhang mit der Verantwortung für die Gesellschaft – und für die Umwelt. Denn was nützt der größte Gewinn, wenn man am Ende des Tages nicht in den Spiegel schauen kann?<br> </p><h2>Gelebte Nachhaltigkeit in allen Facetten.</h2><p>Aus diesem Grund ist der nachhaltige Umgang mit unserer aller Umwelt ein zentrales Element unserer Unternehmenskultur und eben kein Marketingversprechen:<br> </p><h2>Zertifiziert umweltfreundliche Produktion.</h2><p>Im Produktionsprozess setzen wir auf maximalen Umweltschutz, sei es bei der Auswahl der Rohstoffe oder bei der Vermeidung von überflüssigen Abfällen. Entsprechend haben wir ein zertifiziertes Umwelt- und Energiemanagement nach ISO 14001 bzw. 50001 an unserem Standort in Oberwang/Österreich implementiert<br> </p><h2>Leistungsstarke Produkte: auch was die Schonung von Mensch und Natur betrifft.</h2><p>Wir entwickeln unsere Produkte mit dem Ziel, diese so leistungsstark wie möglich werden zu lassen. Und unter Leistung verstehen wir auch, dass diese Mensch und Umwelt maximal schonen.<br> </p><h2>Nachhaltig bis zum Schluss: Wir setzen auf recyclebare Rohstoffe.</h2><p>Die meisten unserer Produkte sind aus mineralischen Rohstoffen oder Metall hergestellt. Sie sind dadurch zu 100% recyclebar und können entsprechend der Zertifizierung durch die Bautechnische Versuchs- und Forschungsanstalt Salzburg der Qualitätsklasse U-A zugeordnet werden.<br> </p><h2>Saubere Energie für saubere Produkte.</h2><p>Wir setzen auf den Einsatz von Öko-Strom, bei unseren Produkten aus FILCOTEN® HPC verwenden wir sogar zu 100% erneuerbare Energien und verzichten zur Gänze auf fossile Brennstoffe.</p>
<h2> </h2><h2>Beispiel FILCOTEN® HPC: geprüft schadstofffrei</h2><p>So ist unser innovativster Werkstoff FILCOTEN® HPC geprüft auf Schadstoffe – garantiert baubiologisch unbedenklich, da IBR zertifiziert, KIWA BRL 5070 zertifiziert, zu 100% recyclingfähig und der sparsame Umgang mit Rohstoffen machen FILCOTEN® HPC einzigartig was seine Umweltfreundlichkeit angeht.</p>
<h2>BG-Ökostrom (Stand 2024)</h2>
<figure class="table"><table><tbody><tr><td>Anteil</td><td>Energiequelle</td></tr><tr><td>19,70 %</td><td>BG-Graspointner Sonnenenergie</td></tr><tr><td>27,30 %</td><td>Biomasse (fest &amp; flüssig)</td></tr><tr><td>13,92 %</td><td>Windenergie</td></tr><tr><td>21,92 %</td><td>Wasserkraft</td></tr><tr><td>17,16%</td><td>sonstige erneuerbare Energieträger</td></tr><tr><td>100 %</td><td>nachhaltiger Energie Footprint</td></tr></tbody></table></figure>

Nachhaltigkeit die sichtbar gemacht wird und sich sehen lassen kann.

Nachhaltig zu sein behaupten mittlerweile viele. Die entscheidende Frage ist aber, wieviel Umweltschutz hinter der grünen Fassade wirklich steckt. ... Mehr erfahren

Nachhaltigkeit, die sichtbar

gemacht wird und sich sehen lassen kann.

<h2>Volle Transparenz – die Natur hat es verdient.</h2><p>Bei unserem BG-FILCOTEN Produkten gehen wir einen einzigartigen Weg der umfassenden Transparenz und haben das System einer strengen, unabhängigen Umweltanalyse¹) unterzogen. Diese erfolgt anhand einer Ökobilanz (Life Cycle Assessment) nach ISO 14040 &amp; ISO 14044 bzw. EN 15804 und mithilfe anerkannter Indikatoren, wie zum Beispiel dem Treibhauspotential (GWP), dem kumulierten Energieaufwand (KEA) und dem abiotischen Ressourcenverbrauch (ADP).</p><p> </p><h2>Wir spielen mit offenen Karten – und lassen uns dabei noch über die Schulter blicken.</h2><p>Zur Bestätigung unserer transparenten Daten wurde die Ökobilanz der Produkt-Lebenszyklus-Phasen A1-A4 gemäß EN 15804 im Anschluss von externen Experten²) verifiziert.</p><p> </p>
<p>Analysiert und verifiziert durch:</p><p>¹) ECODESIGN company – www.ecodesign-company.com</p><p>²) ESU-services GmbH – <a href="http://www.esu-services.ch">www.esu-services.ch</a></p>

Nutzen Sie mit uns die Vorteile von BIM

Wir stellen Ihnen unsere Rinnenkörper, Abdeckungen und Zubehörteile als BIM Daten im Revit- oder Open Source Format zur Verfügung.... Mehr erfahren

Building Information

Modelling.

<p>BIM ist die interdisziplinäre und vernetzte Arbeitsweise, die den Planungs- und Bauprozess – mit Hilfe digitaler, dreidimensionaler Datenmodelle – effizient und transparent macht. Mit BIM können Sie alle Phasen eines Bauprojekts digital darstellen und relevante Einflussfaktoren und Kosten schon vor dem eigentlichen Baubeginn ermitteln.</p><h2>Profitieren Sie von vielen Vorteilen:</h2><p> </p><ul><li>Gesteigerte Qualität, weniger Planungsfehler</li><li>Höhere Planungs-, Termin- und Kostensicherheit</li><li>Verbesserte Wettbewerbsfähigkeit</li><li>Erweiterte Planungskompetenz, zufriedene Kunden</li><li>Transparenz und Kontrolle im Planungsprozess</li><li>Mehr Zeit, weniger Stress</li></ul><p> </p><p>Hier finden Sie unsere aktuellen <a href="/de-at/registrierung">BIM-Daten</a> zum Download.</p>
<p>Sie haben Fragen oder benötigen weitere Informationen? Unser technischer Support ist für Sie da <a href="mailto:sales.at@bg-graspointner.com">sales.at@bg-graspointner.com</a> oder telefonisch unter: <a href="tel:+436233/89000">+43 6233 / 8900-0</a></p>
BG- Dichtsystem
Anwendbar bei Rinnen mit Sicherheitsfalz.
<p> </p>
Download Verarbeitungsrichtlinien
Download Excel Mengenermittlung
